Osciloscopio X431 PRO Launch 02-2 ScopeBox

Launch O2-2 Scope Box – Osciloscopio de 4 Canales y 100MHz de Ancho de Banda

Compatible con Launch PRO3S+ V5.0 / PAD V

El Launch O2-2 Scope Box permite capturar formas de onda específicas, haciendo el proceso 70% más eficiente en comparación con otros osciloscopios. Ofrece la capacidad de grabar y reproducir datos de formas de onda en alta resolución para análisis posteriores. Su función de entrada directa de texto mediante teclado virtual mejora la velocidad del trabajo, logrando hasta un 90% de eficiencia adicional.

🔹 Características Principales

• 4 canales
• Ancho de banda: 100 MHz
• Configuración automática
• Guardado de formas de onda con un solo clic
• Medición con cursor
• Parámetros de forma de onda preestablecidos con un solo clic
• Modo demostración
• Ayuda en línea
• Operaciones matemáticas con formas de onda
• 23 mediciones automáticas

⚙️ Funciones Destacadas

• Función de activación con una sola tecla.
• 23 tipos de mediciones automáticas visibles en una sola pantalla para fácil acceso.
• Memoria intermedia de hasta 50 M.
• Función de zoom para revisar detalles con precisión.
• Configuraciones personalizables que pueden guardarse como archivos para futuras consultas.
• Auto calibración para optimizar la señal del osciloscopio y mejorar la precisión de las mediciones.
• Operaciones matemáticas ampliadas: suma, resta, multiplicación y FFT (transformada rápida de Fourier).
• Pruebas automotrices múltiples: circuitos, sensores, actuadores, sistemas de encendido y más.
• Interfaz multilingüe.
• Transferencia de datos por USB a dispositivos externos (laptop, tablet, etc.).

🔧 Funciones del Producto

• Soporte para pruebas automotrices preconfiguradas: circuitos, sensores, actuadores, encendido, comunicación y pruebas combinadas, con parámetros y métodos de conexión específicos para cada caso.
• 23 mediciones automáticas en una sola pantalla, claras y accesibles, con opción de limpieza con un clic.
• Cambio rápido de fuente de disparo, compatible con disparos por flanco, pulso y más.
• Guardado rápido de parámetros y formas de onda con un solo clic.
• Operación de cursores intuitiva: arrastre independiente y seguimiento táctil.
• Escala de fase y cursores ajustables al hacer zoom en la forma de onda.
• Zoom por gestos de 2 puntos (vertical y horizontal).
• Modo demostración: muestra formas de onda seno sin conexión.
• Operaciones matemáticas entre canales: suma, resta, multiplicación, división y FFT.

📊 Comparación Detallada: Launch O2-2 vs O2-1

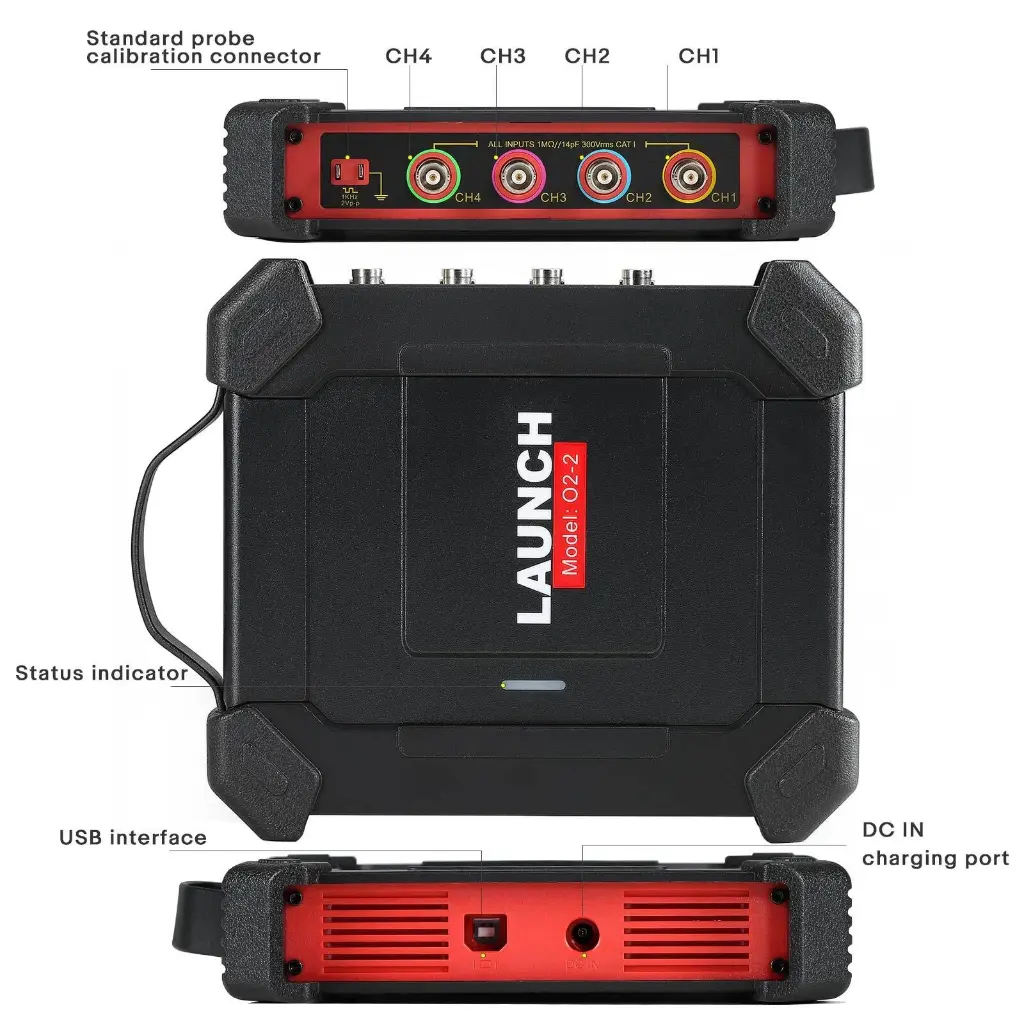

🔌 Cómo Conectar los Cables

1. Alimentación:

Conecte el cable de pinza doble al puerto de alimentación del osciloscopio y a la batería del vehículo (rojo al positivo, negro al negativo).

Nota: las tablets de la serie PADVII pueden alimentarse por USB.

2. Conexión USB:

Conecte el terminal Tipo B al osciloscopio y el otro extremo al dispositivo de diagnóstico.

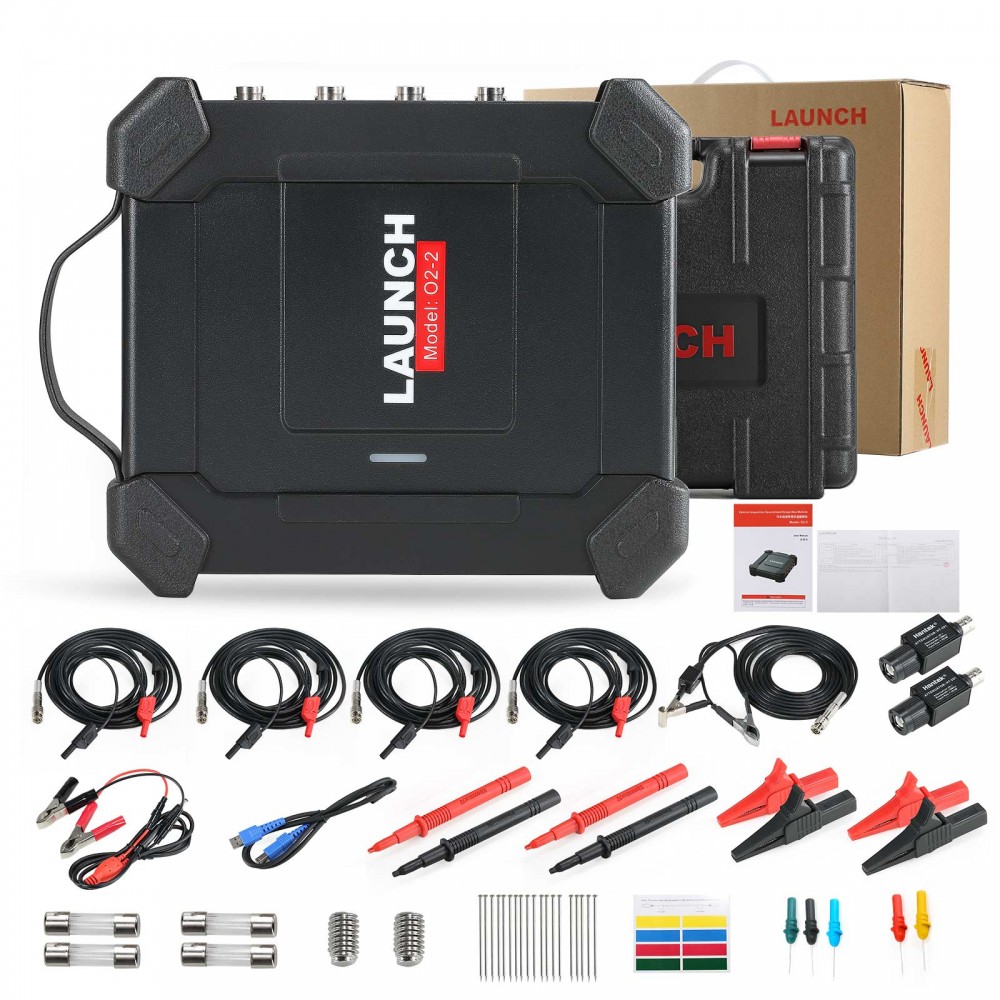

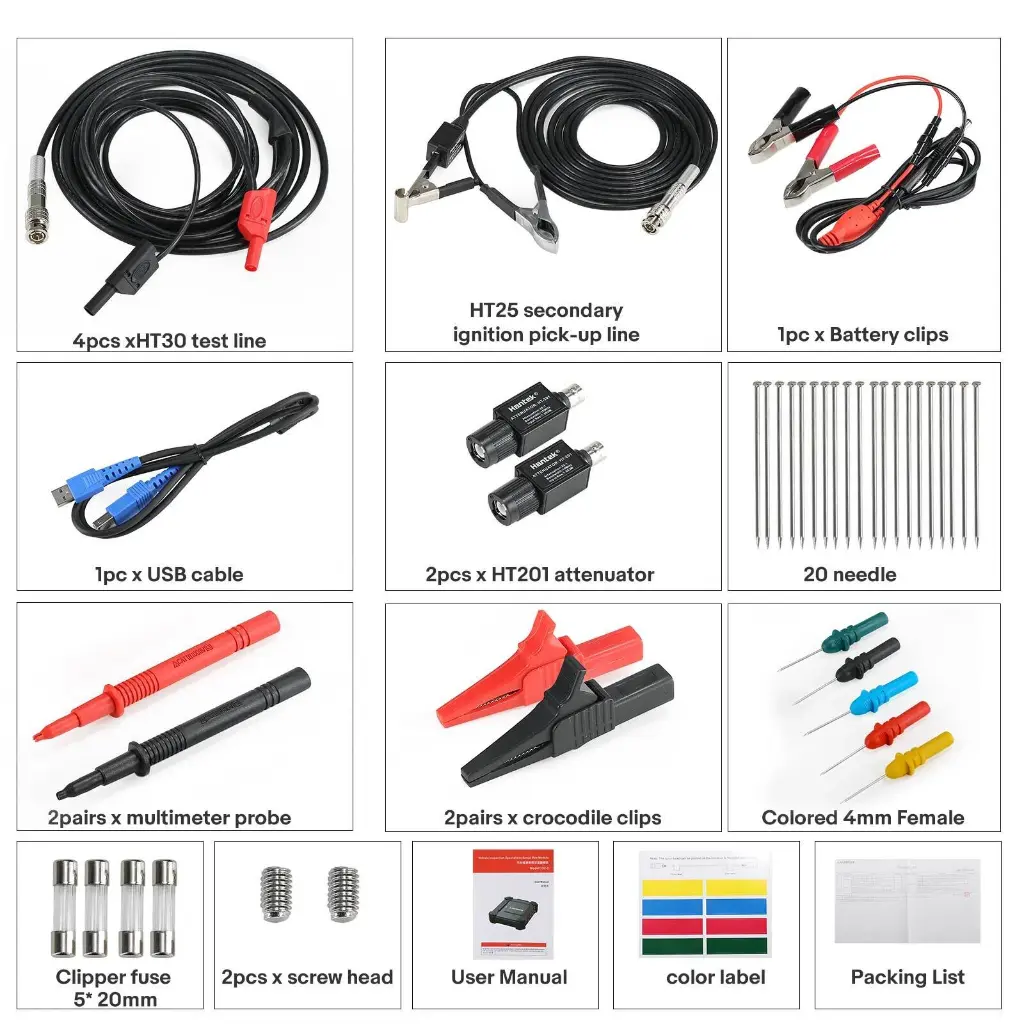

📦 Contenido del Paquete

• 1 x Unidad principal Launch O2-2
• 4 x Cables de prueba HT30
• 1 x Cable de captación secundaria HT25
• 1 x Cable de pinzas para batería
• 1 x Cable USB
• 2 x Atenuadores HT201
• 20 x Agujas perforantes
• 2 pares x Puntas de multímetro
• 2 pares x Pinzas tipo cocodrilo
• 5 x Probetas hembra de colores
• 4 x Fusibles (5×20 mm)
• 2 x Tornillos
• 1 x Manual de usuario
• 1 x Etiqueta de color
• 1 x Lista de empaque
