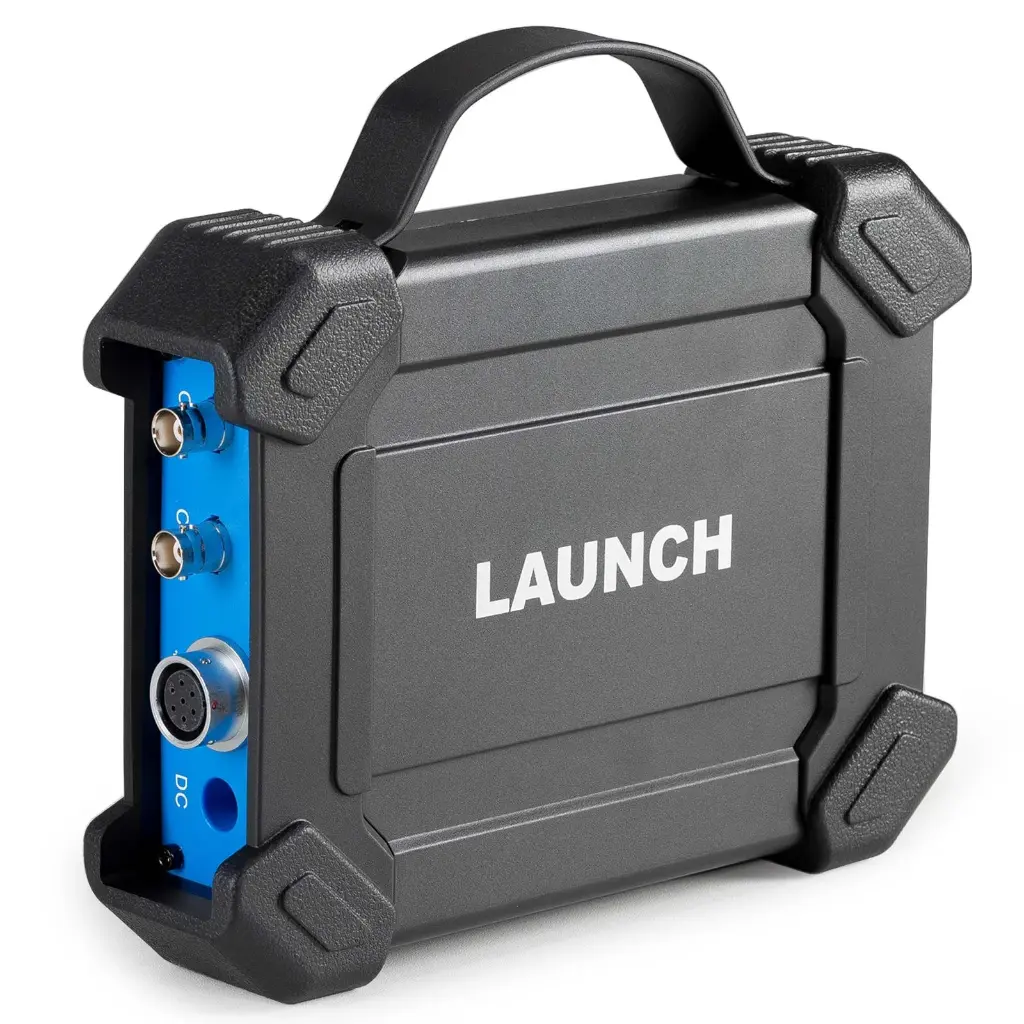

Simulador y Probador de Sensores y Actuadores Launch S2-2 Sensor Box

Launch S2-2 Sensor Box – Simulador y Probador de Sensores Automotrices (2 Canales)

Soporta función de multímetro automotriz | Compatible con X-431

🔹 Descripción General

El Launch S2-2 Sensor Box es un módulo diseñado especialmente para diagnosticar, probar y simular fallas en la mayoría de los sensores automotrices.

Con su ayuda, los técnicos pueden detectar rápidamente averías en sensores o en la ECU sin necesidad de reemplazar piezas, agilizando el diagnóstico.

Además, el módulo incluye la función de multímetro automotriz, permitiendo medir voltaje, resistencia y capacitancia usando el mismo hardware.

Debe utilizarse junto con herramientas de diagnóstico Launch compatibles (no funciona de forma independiente).

Es compatible con los equipos Launch X-431 PAD V y X-431 PAD III V2.0.

⚙️ Antecedentes Técnicos

Los sensores son los dispositivos de entrada de señal del sistema ECU del vehículo.

Transforman parámetros de funcionamiento como velocidad, temperatura del refrigerante, régimen del motor, flujo de aire o apertura del acelerador en señales eléctricas que son enviadas al ECU.

La central ajusta el funcionamiento del motor según estas señales para mantenerlo en condiciones óptimas.

🔧 Características del Producto

1. Verifica si la ECU funciona correctamente.
2. Permite escribir manualmente datos de formas de onda.
3. Simula el funcionamiento de sensores sin necesidad de sustituirlos.
4. Reproduce condiciones especiales de trabajo de los sensores para análisis avanzados.
5. Funciona como multímetro, midiendo resistencia, voltaje AC/DC, capacitancia, frecuencia y señales de pulso.
6. Acceso rápido mediante menú intuitivo: sensores, actuadores, formas de onda, multímetro y configuración del sistema.

🧠 Funciones Principales

El módulo incluye las secciones Sensor, Actuador, Forma Definida/Dibujada y Forma de Onda Sincronizada.

🔸 Sensor

Simula las señales de entrada del sistema de control electrónico automotriz, permitiendo verificar cómo responde la ECU ante distintos parámetros.

🔸 Actuador

Emula las señales de salida del sistema de control electrónico, para evaluar el funcionamiento de actuadores como motor de ralentí, válvula EGR, bobinas, solenoides, entre otros.

🔸 Multímetro

Permite medir voltaje, resistencia y capacitancia, utilizando el mismo hardware del módulo.

✏️ Funciones de Onda Definida / Dibujada

Formas de onda disponibles (9 tipos):

• Onda senoidal directa / inversa
• Onda cuadrada directa / inversa
• Línea media de voltaje
• Línea recta
• Línea alta/baja de voltaje
• Onda triangular
• Onda trapezoidal

Parámetros configurables:

• Frecuencia: define la frecuencia de la señal seleccionada
• Amplitud: ajusta la amplitud de la señal
• Desplazamiento (offset): establece el desplazamiento del eje
• Fase: modifica el desfase de la señal
• Ciclo de trabajo: determina el porcentaje activo
• Sincronización de canales: CH1 y CH2 pueden emitir señales simultáneamente

Dibujo manual:

• Marcos totales: 1 a 3 (100–300 puntos de salida)
• Edición de marcos: individual o general
• Frecuencia por marco (ajustable)
• Amplitud y desplazamiento de salida

⏱️ Forma de Onda Sincronizada

Permite recrear las señales sincronizadas de cigüeñal y árbol de levas, útiles para comparar y diagnosticar el tiempo de encendido del motor.

📐 Especificaciones Técnicas

Módulo de Sensor

• Canales: 2
• Precisión: ±1 %
• Rango de amplitud: 0–20 V
• Corriente de salida máx.: 20 mA
• Frecuencia predefinida: 0–20 kHz
• Frecuencia de pulso de onda cuadrada: 0–15 kHz
• Ciclo de trabajo: 0–100 %
• Alimentación: batería interna (20 mA máx.) o externa (2 A para solenoides y bobinas)
• Conector USB: Tipo B 2.0 (alimentación y carga 5V)
• Simulación de voltaje DC / frecuencia fija / forma predefinida / dibujo manual: Soportadas

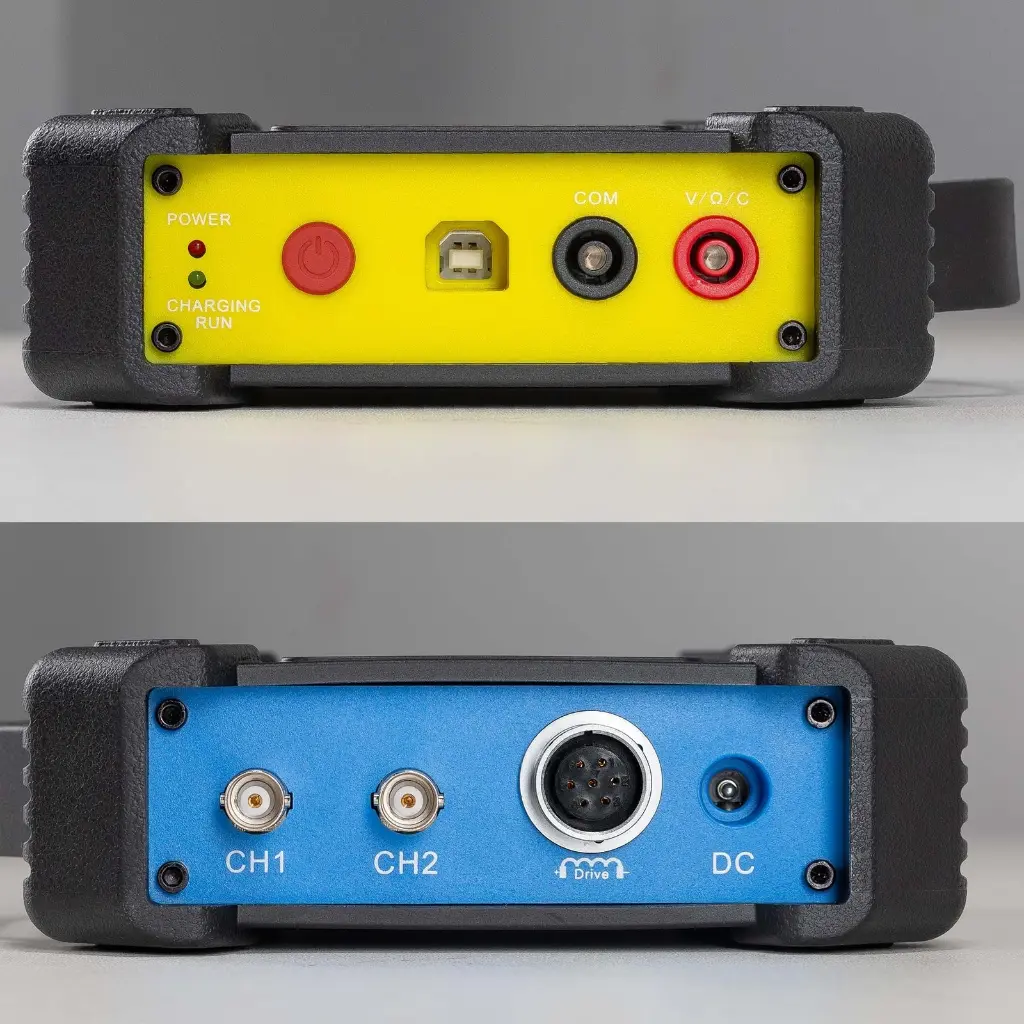

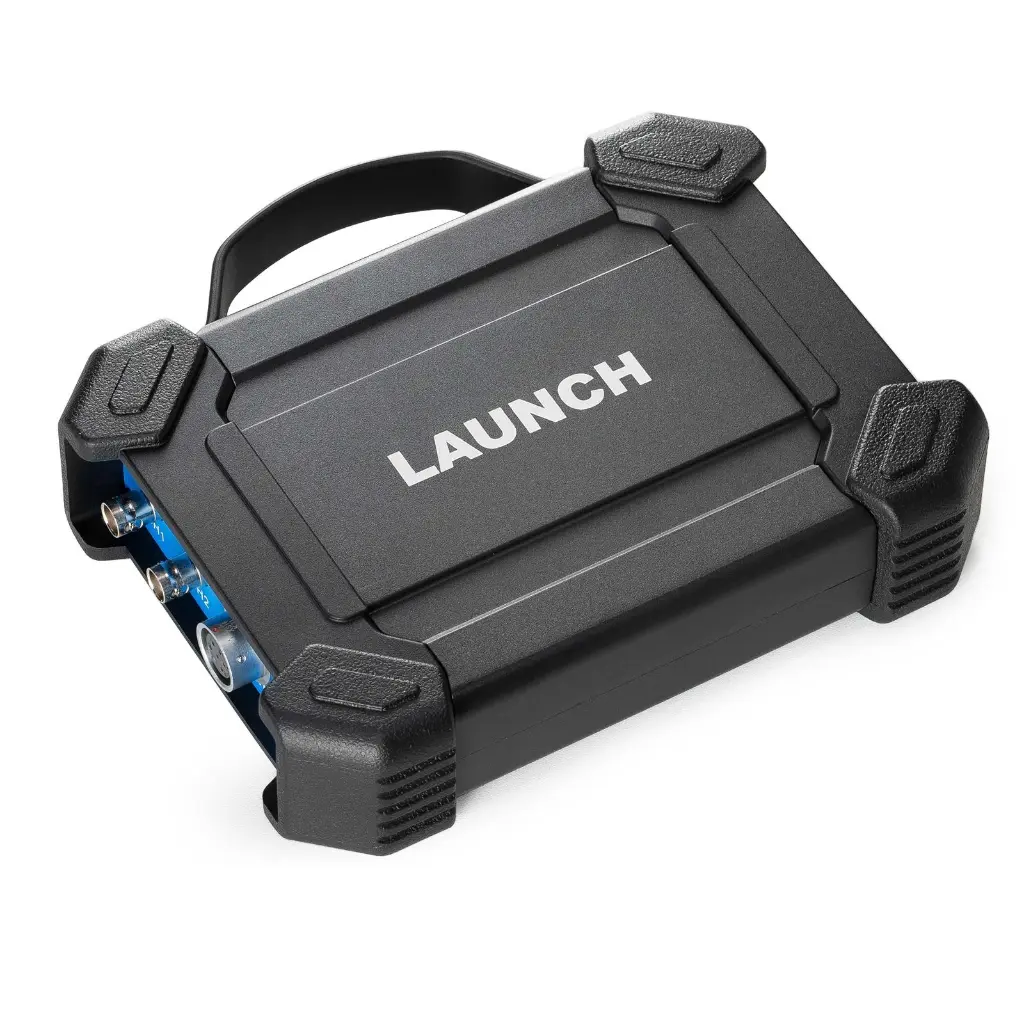

• Interfaces:
  • 2 salidas de generador de señal
  • 1 puerto de alimentación externa
  • 1 interfaz de solenoide
  • 2 interfaces de multímetro
• Temperatura de trabajo: 0°C – 50°C
• Temperatura de almacenamiento: -30°C – 70°C

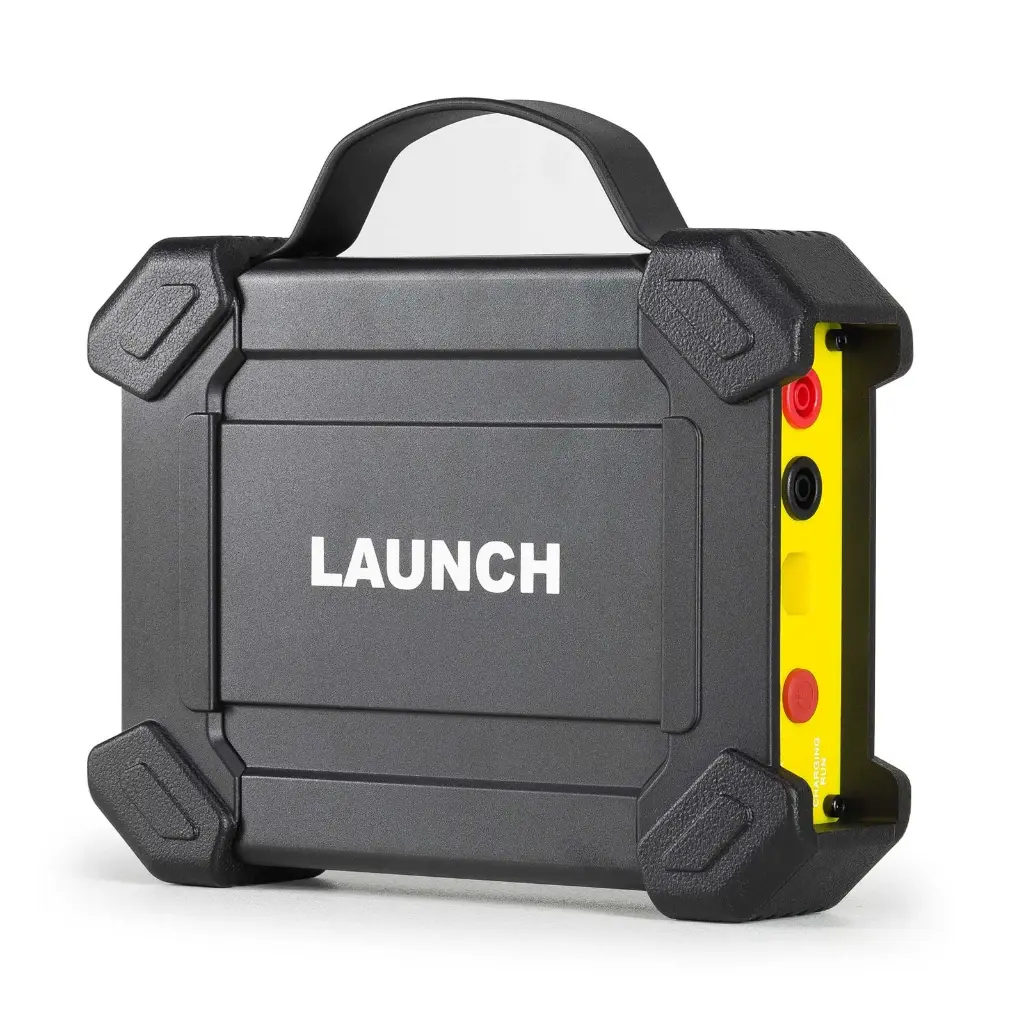

Multímetro

• Voltaje DC: 0–700 V
• Voltaje AC: 0–700 V
• Resistencia: 0–40 MΩ
• Capacitancia: 0–100 μF (máx. 30 s de medición)
• Diodo: 0–1.5 V
• Continuidad: aviso sonoro por debajo de 30 Ω

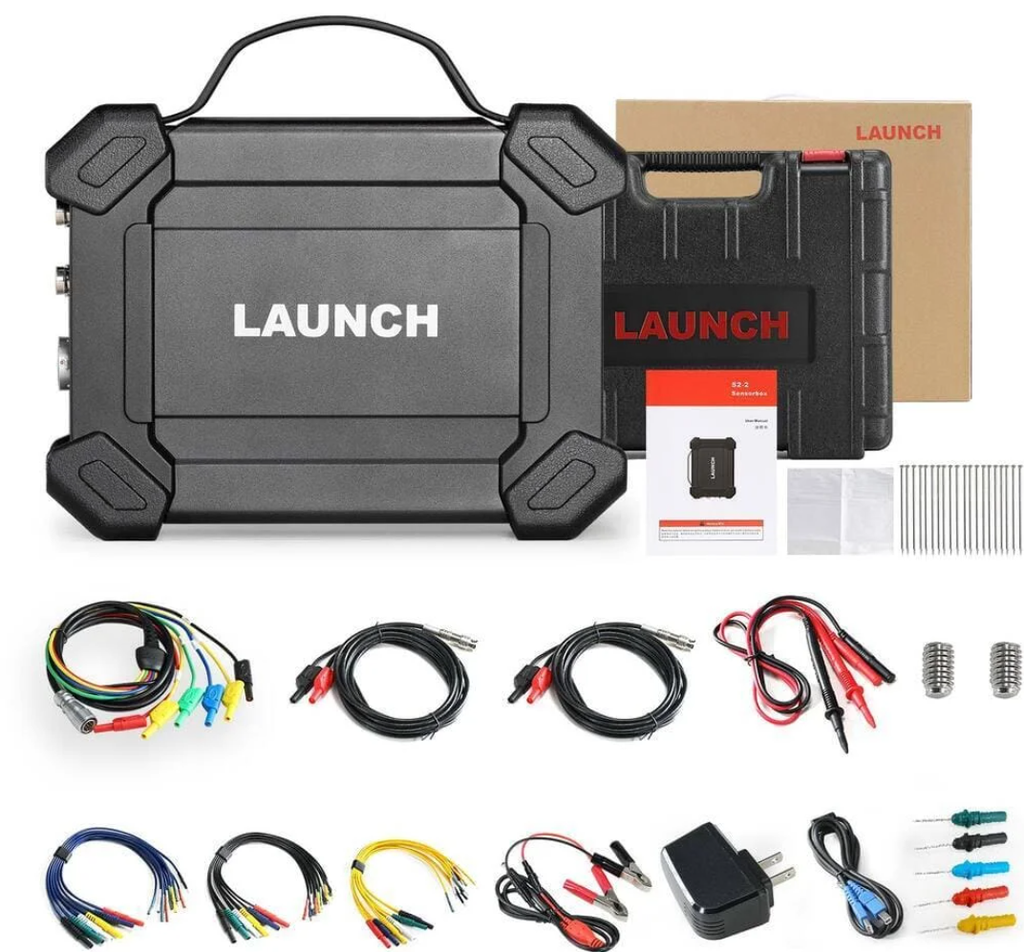

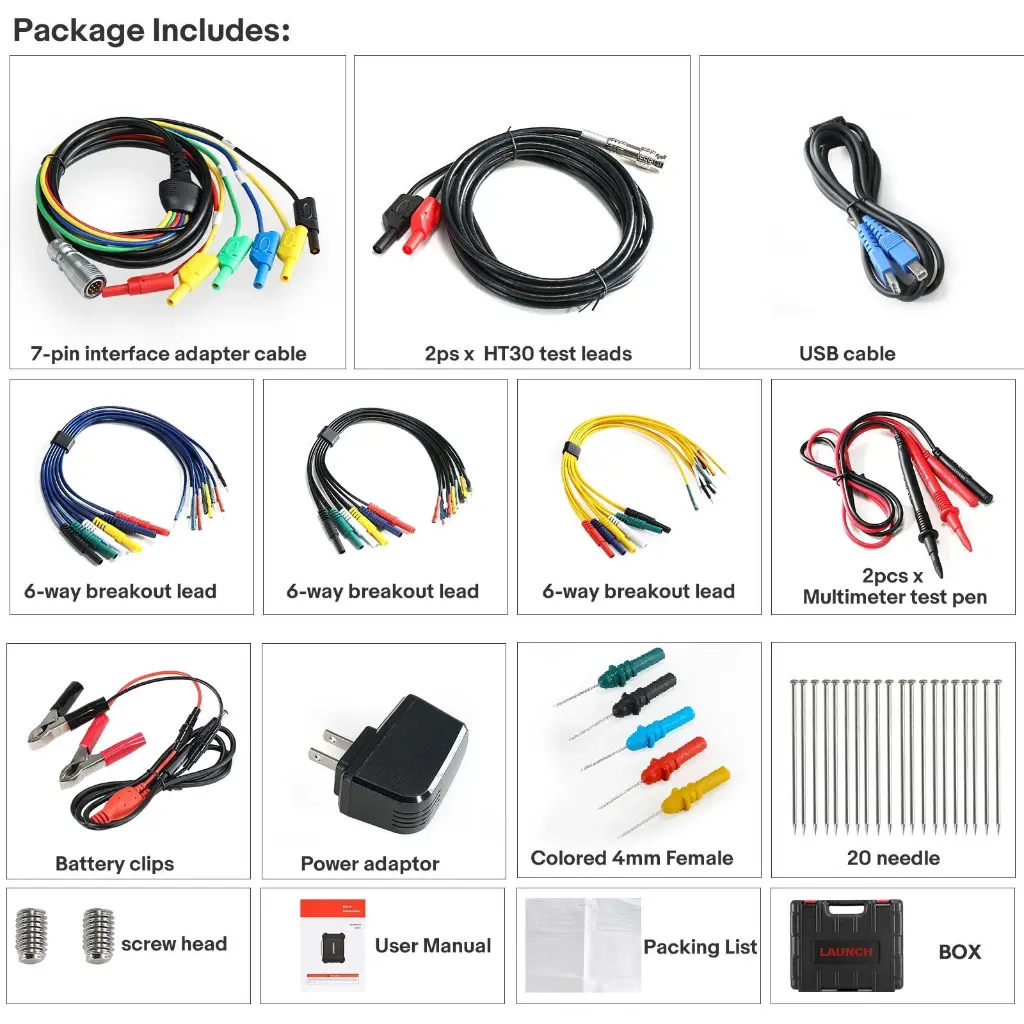

📦 Contenido del Paquete

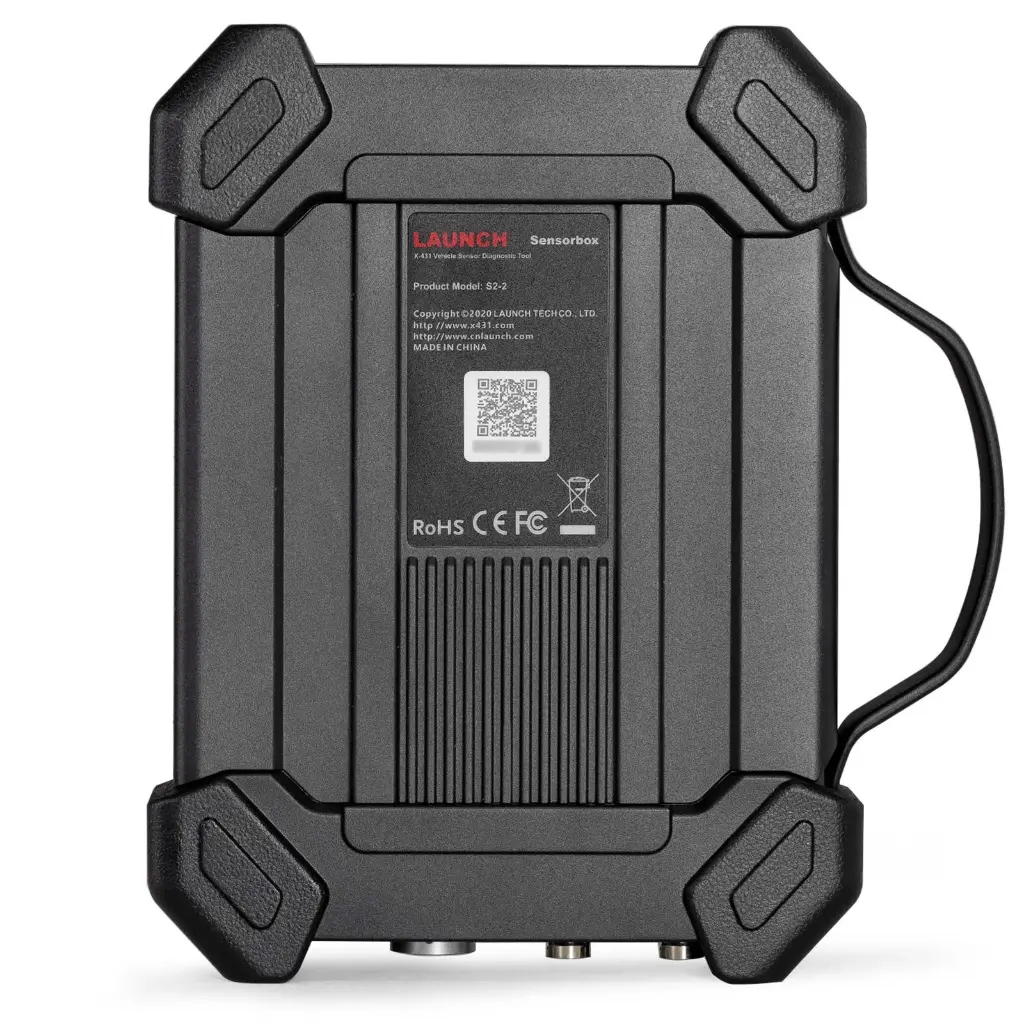

• 1 × Módulo principal S2-2
• 2 × Cables de prueba HT30
• 1 × Cable adaptador de interfaz de 7 pines
• 1 × Cable con pinzas para batería
• 1 × Cable USB
• 3 × Cables divisor 6 vías
• 2 × Puntas de prueba de multímetro (roja y negra)
• 5 × Probetas hembra de 4 mm de colores
• 20 × Agujas de punción
• 1 × Adaptador de corriente
• 2 × Tornillos
• 1 × Manual de usuario
• 1 × Lista de empaque
• 1 × Caja de almacenamiento
